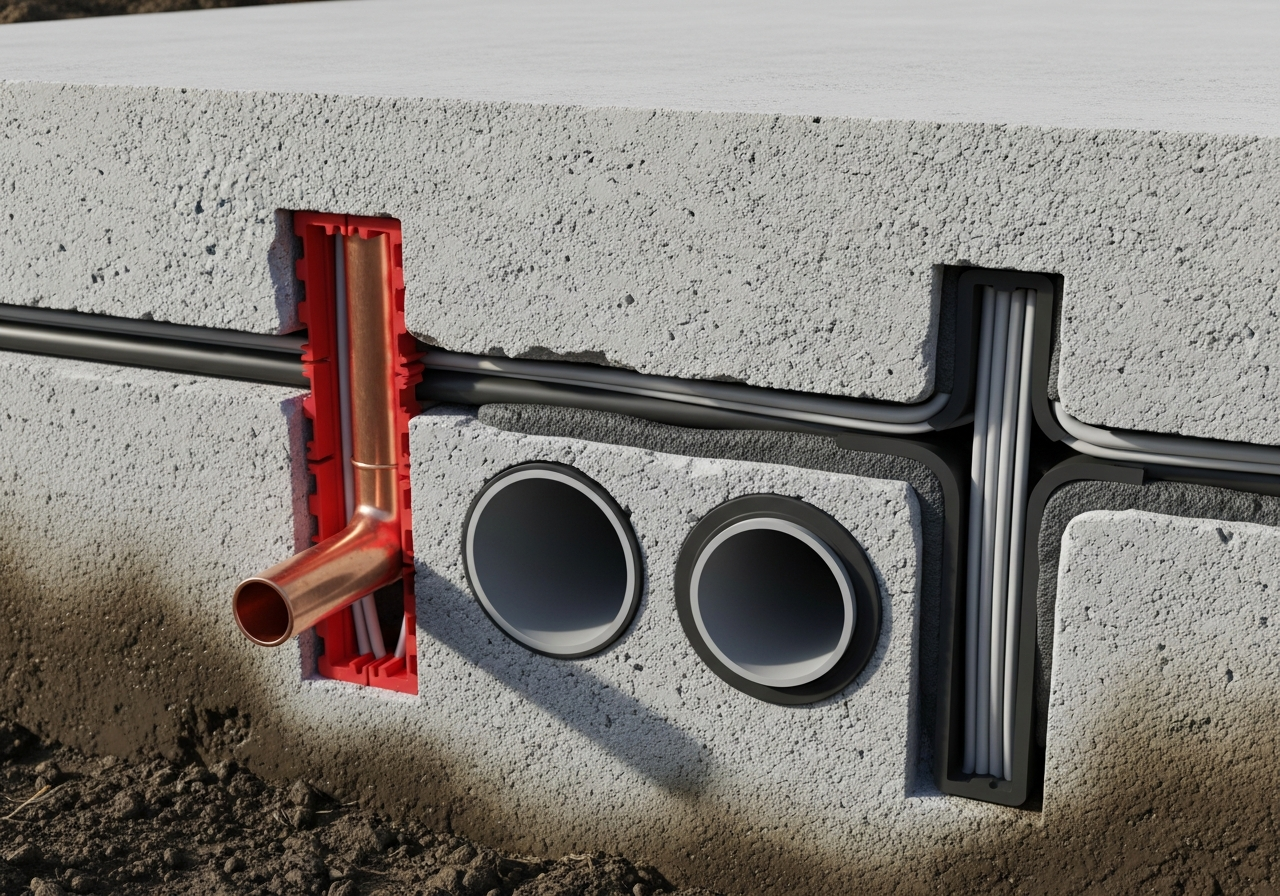

Przejścia szczelne przez fundamenty – jak przygotować przepusty pod media?

Kiedy budujesz dom, myślisz pewnie o solidnych ścianach, dachu czy ładnych wykończeniach, prawda? Ale jest coś, co często umyka uwadze, a ma fundamentalne znaczenie dla bezpieczeństwa i trwałości całej konstrukcji: przejścia szczelne przez fundamenty. To one pozwalają na bezpieczne i kontrolowane przeprowadzenie wszystkich niezbędnych instalacji – wodnych, kanalizacyjnych, elektrycznych, wentylacyjnych i teletechnicznych – przez ściany podziemne i fundamenty Twojego budynku. Bez prawidłowego rozwiązania tej kwestii, cała konstrukcja będzie narażona na poważne i drogie kłopoty.

Pomyśl tylko, co może się stać, gdy źle wybierzesz przepust, źle go zaplanujesz albo niewłaściwie zamontujesz. Wtedy ryzykujesz przeciekami, zawilgoceniem, a nawet korozją ważnych elementów instalacji. Takie usterki to prosta droga do uszkodzeń instalacji, powstania mostków termicznych i, co najgorsze, do kosztownych awarii, które mogą poważnie obniżyć stabilność i komfort życia w Twoim domu. Szczególnie niebezpieczna jest ciągła ekspozycja na wodę gruntową, bo wnikając przez nieszczelności, może osłabić konstrukcję budynku i przyczynić się do rozwoju pleśni.

Chcę, żebyś dostał tutaj wszystko, co musisz wiedzieć o tym, jak prawidłowo przygotować i uszczelnić przepusty fundamentowe. Razem przejdziemy przez zasady projektowania, różne rodzaje przepustów przez fundament, pokażę Ci, jak je montować i na jakie błędy uważać. Wszystko po to, aby Twój budynek był maksymalnie wodoszczelny i służył Ci przez długie lata. Pamiętaj, że zainwestowanie w solidne przejścia szczelne przez fundamenty to po prostu inwestycja w Twój spokój na lata.

Dlaczego szczelne przepusty przez fundamenty tak chronią Twój budynek?

Szczelne przejścia szczelne przez fundamenty to prawdziwi strażnicy Twojego budynku. Chronią go przed wilgocią, uszkodzeniami instalacji i zagrożeniami pożarowymi, dlatego są absolutnie niezbędne. Kiedy wykonasz je prawidłowo, masz gwarancję trwałości i bezproblemowego użytkowania. Ich główne zadanie to stworzenie hermetycznej bariery wokół każdej instalacji – wodnej, kanalizacyjnej, elektrycznej, wentylacyjnej i teletechnicznej – która przechodzi przez fundamenty.

Oto, dlaczego szczelne przepusty są tak ważne:

• Skutecznie zatrzymują przecieki i zawilgocenie, działając jak tama dla wody gruntowej. Dzięki temu, że potrafią być niesamowicie szczelne – nawet do 25 metrów słupa wody – chronią wnętrze Twojego budynku przed wilgocią. W tym celu stosuje się specjalistyczne rozwiązania, takie jak kołnierze uszczelniające, elastyczne masy klejąco-uszczelniające czy nowoczesne wkłady typu KRASO®.
• Chronią instalacje przed uszkodzeniami mechanicznymi i korozją. Przepusty to taka tarcza dla przewodów i rur, zabezpieczająca je przed szkodliwymi naprężeniami gruntowymi, osiadaniem oraz obciążeniami z zewnątrz. Materiały, z których są wykonane, czyli beton, żelbet, PVC czy PE, gwarantują ich trwałość i odporność na agresywne warunki.
• Dają właściwą izolację termiczną i przeciwwilgociową. Wiesz, w Polsce strefa przemarzania gruntu to od 80 do 100 cm, więc pomyśl, jak ważne jest, żeby chronić instalacje przed zamarznięciem i pęknięciem. Dzięki nim unikniesz awarii w środku zimy.
• Utrzymują odporność ogniową i szczelność pożarową Twojego budynku. Gdyby, odpukać, wybuchł pożar, specjalne wypełniacze pęczniejące i powłoki ogniochronne (z klasą EI 120) nie pozwolą ogniu, dymowi i gazom przedostać się między strefami pożarowymi. To wymóg norm i Twoje bezpieczeństwo.
• Wspierają wentylację instalacji i łagodzą ruchy gruntu. Elastyczne przejścia szczelne przez fundamenty pozwalają na drobne przemieszczenia rur i kabli, dzięki czemu nie powstają naprężenia ani pęknięcia.

„Niewłaściwe zaprojektowanie lub wykonanie przepustów to proszenie się o kłopoty. Każda nieszczelność w fundamencie to potencjalny punkt wejścia dla wody, która może zrujnować cały budynek od środka” – przestrzega Jerzy Kowalski, doświadczony inżynier budownictwa.

Jak zaplanować i zaprojektować przepusty, żeby wszystko się udało?

Odpowiednie planowanie przepustów w fundamentach już na etapie projektu to absolutna podstawa, jeśli chcesz, żeby cała budowa zakończyła się sukcesem. Dzięki temu unikniesz drogich błędów, kolizji z elementami konstrukcyjnymi, a przede wszystkim zapewnisz swojemu budynkowi długotrwałą szczelność i funkcjonalność. Zatem, projektując przejścia szczelne przez fundamenty, stawiasz pierwszy i najważniejszy krok.

Zacznij od doboru średnic i typów przepustów, zgodnie z mediami, które mają przez nie przechodzić. Dla instalacji wodnych idealne są średnice 40–63 mm. Instalacje kanalizacyjne potrzebują więcej miejsca, więc zazwyczaj wybiera się 110–160 mm. Jeśli chodzi o kable instalacji elektrycznych, stosuje się średnice 50–110 mm i pamiętaj, że zawsze trzeba użyć peszli z materiałów niepalnych i izolujących. Instalacje wentylacyjne wymagają przepustów o średnicach 100–150 mm. Ważna zasada: nie łącz różnych systemów w jednym przepuście. To może prowadzić do uszkodzeń i zanieczyszczeń.

Następna sprawa to głębokość i warunki gruntowe. Musisz pamiętać, żeby minimalna głębokość, na której ułożysz przepusty pod media, była większa niż lokalna strefa przemarzania gruntu. W Polsce to zazwyczaj 80–100 cm. Dzięki temu instalacje nie zamarzną. Przepusty zawsze umieszczaj powyżej lustra wody gruntowej. A jeśli masz do czynienia ze słabszym gruntem, którego wytrzymałość jest mniejsza niż 0,7 kG/cm², musisz pomyśleć o indywidualnych wzmocnieniach – na przykład warstwie zagęszczonego piasku lub pospółki o grubości 20–50 cm. To pomoże w obliczeniach nośności.

Potem przychodzi czas na lokalizację i układ przepustów. Prowadź je prostopadle do osi fundamentów. Ich zakończenie powinno znajdować się przynajmniej 50 cm poza obrysem fundamentu, a najlepiej około 1 metra – dzięki temu łatwiej będzie je później podłączyć i serwisować. Pamiętaj też, że instalacja kanalizacyjna wymaga rozprowadzenia w warstwie zagęszczonego piasku pod płytą fundamentową. I absolutnie unikaj kolizji z elementami nośnymi, na przykład z ławami fundamentowymi. Jeśli masz jakieś wątpliwości, zawsze konsultuj się z projektantem.

Na koniec – choć to wcale nie mniej ważne – pomyśl o materiałach i zabezpieczeniach. Wybieraj rury odporne na korozję i naprężenia. Do elektryki stosuj ochronne peszle. A podczas betonowania pamiętaj o stabilizacji rur – użyj betoników albo specjalnych osłon, żeby się nie przesuwały. Zgodność z normami budowlanymi, takimi jak PN-EN 13598-1, to absolutny priorytet. „Dokładne planowanie przepustów w fundamentach to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa i uniknięcia katastrofy budowlanej. Każdy detal ma znaczenie” – mówi Anna Nowak, projektantka instalacji budowlanych.

Jakie systemy uszczelniające zastosujesz w przepustach przez fundamenty?

Na rynku znajdziesz mnóstwo rodzajów przepustów przez fundament i systemów uszczelniających. Możesz je dopasować do konkretnych potrzeb Twojego projektu i warunków gruntu. Wybranie tego właściwego jest bardzo ważne, bo od tego zależy, czy Twoje przejścia szczelne przez fundamenty będą działały bez zarzutu i zapewniały wodoszczelność przez długie lata.

Oto najpopularniejsze systemy uszczelniające:

• Systemy modułowe wielokrotne (MCT), na przykład Roxtec MCT, Doyma Curaflex, KRASO KDS, Hauff-Technik HSD czy Doyma Quadro-Secura, to jedne z najbardziej efektywnych rozwiązań. Składają się z ram, modułów, uszczelek EPDM i elementów kompresyjnych. Dają wysoką wodoszczelność (nawet do 2,5 bara), gazoszczelność, świetną ochronę przeciwpożarową, a także wyrównują potencjały. Idealnie sprawdzają się przy przepustach wielokrotnych – tam, gdzie kilka kabli lub rur przechodzi przez jeden otwór. Widujemy je w budynkach, na platformach offshore, w elektrowniach czy przy przewiertach. Co ciekawe, istnieją też wersje dzielone, które możesz zamontować na już istniejących instalacjach.
• Inne popularne możliwości to masy i taśmy elastyczne. Wśród nich znajdziesz masy bitumiczne (jedno- i dwuskładnikowe), hybrydowe (dwuskładnikowe) oraz taśmy bitumiczne. Tworzą one trwałe wyoblenia i ciągłe uszczelnienie, a dużą zaletą jest ich szybkie wiązanie. Stosuje się je w miejscach o umiarkowanej wilgotności do szybkiego uszczelniania szczelin, ale nie nadają się do stosowania pod wysokim ciśnieniem.
• Wkłady gumowe/elastomerowe, na przykład z EPDM, to kolejna propozycja. Mówimy tu o wkładach, takich jak DOYMA Grip, które idealnie dopasowują się do kształtu rur czy kabli. Zapewniają ciągłość izolacji w wywierconych otworach lub specjalnych wkładach, co czyni je uniwersalnym rozwiązaniem do wody deszczowej czy gazów.
• Wykorzystuje się też folie i membrany, zrobione z PVC albo EPDM, na przykład Thermofol czy RESITRIX. Tworzą one bariery chroniące przed wilgocią i uszkodzeniami mechanicznymi. Najczęściej spotkasz je w przepustach dachowych oraz w systemach membranowych, gdzie szczelność hydroizolacji to podstawa.
• Inny rodzaj to samowypełniające się uszczelniacze. Materiały te, kiedy tylko zetkną się z wodą, pęcznieją, automatycznie wypełniają szczeliny w otworach przepustowych. To rozwiązanie, które samo reaguje na wodę, co naprawdę podnosi bezpieczeństwo.
• Istnieją też inne specjalistyczne systemy, jak dzielone przepusty do kabli ze złączkami czy węży pneumatycznych, na przykład KEL-FA lub te od Hauff-Technik. Często są bardzo kompaktowe i zaprojektowane z myślą o małych przestrzeniach.

Wybór konkretnego systemu zależy od wielu rzeczy: od tego, ile mediów ma przez niego przejść, jakie jest ciśnienie wody, czy to nowy budynek, czy już istniejąca instalacja, jakie normy obowiązują (np. IP, ognioodporność) i oczywiście, jakie są warunki środowiskowe. „Wybór odpowiedniego systemu uszczelniającego jest równie ważny jak sam projekt. Musisz precyzyjnie ocenić warunki gruntowe i ciśnienie wody, żeby dobrać rozwiązanie, które zagwarantuje pełną wodoszczelność” – radzi Piotr Wiśniewski, specjalista ds. hydroizolacji.

Jak krok po kroku wykonać i uszczelnić przepusty fundamentowe?

Dobrze wykonane i uszczelnione przepusty fundamentowe to podstawa wodoszczelności i trwałości Twojego budynku. Ten proces wymaga precyzji: musisz dobrze przygotować otwór, stabilnie zamocować rury i kable, a potem starannie zastosować wybrane masy uszczelniające. Zobacz, jak to zrobić krok po kroku.

1. Przygotowanie otworu. Wywierć gładki otwór, który będzie tylko trochę większy niż rura czy kabel, który ma przez niego przechodzić. Pamiętaj, minimalna grubość ściany fundamentowej dla systemów modułowych to 60 mm. Jeśli przez otwór ma iść wiele elementów, musisz wykonać prostokątny otwór lub osadzić w betonie specjalną kasetę.
2. Stabilizacja rury/kabla. Wypełnij przestrzeń wokół elementu zaprawą montażową, na przykład Sika Monotop 112, pianą wodoszczelną lub specjalną masą uszczelniającą, choćby Stopaq 2100 Aquastop. To sprawi, że rura czy kabel będą stabilnie osadzone w otworze i nie będą się przemieszczać.
3. Uformowanie wyoblenia/fasety. Z zaprawy montażowej stwórz fasetę wokół rury lub kabla. To sprawi, że kolejna warstwa uszczelniająca będzie miała większą powierzchnię przylegania i lepszą przyczepność, co jest bardzo ważne dla trwałego uszczelnienia przepustów fundamentowych.
4. Przechodzimy do metod uszczelniania – tutaj wybór zależy od warunków:
   • Uszczelnienie sztywne (mineralne): Kiedy zaprawa zwiąże, nałóż izolację pionową ściany, na przykład masy bitumiczne Sika BlackSeal 301 albo mineralne Flex Schlamme K11. Potem wywiń tę izolację na rurę lub kabel, żeby stworzyć ciągłą i sztywną barierę.
   • Uszczelnienie elastyczne (poliuretanowe/polimerowe): Na suchym podłożu zastosuj masy elastyczne, takie jak Sikaflex PRO-3, Sikaflex 11 FC lub Bostik P795. Jeśli podłoże jest wilgotne, użyj specjalnych mas, np. Stopaq Aquastop – one są odporne na wodę nawet podczas aplikacji.
   • Systemy modułowe/wkłady: Wsuń specjalistyczne wkłady uszczelniające, takie jak KRASO, Novoseal MD II, GP-WP lub Roxtec, albo rury osłonowe z uszczelkami czterożebrowymi. Pamiętaj, te systemy dają bardzo wysoką szczelność (od 0,5 do 10 barów). W zależności od produktu, możesz potrzebować zgrzewania termicznego lub kotwiczenia w betonie.
   • Zbrojona hydroizolacja: Na oczyszczoną powierzchnię nałóż membranę elastyczną, na przykład Hydrostop-Elastyczny Zbrojony. Ułóż ją z zakładem 10 cm na ścianę i 5 cm na rurę, tworząc ciągłą i elastyczną barierę przeciwwodną.

Jeszcze kilka ważnych wskazówek: zawsze dokładnie oczyść powierzchnię, zanim nałożysz jakiekolwiek materiały, usuń ostre krawędzie i dopasuj metodę uszczelnienia do ciśnienia wody oraz wilgotności podłoża. Pamiętaj też, żeby unikać poliuretanów na mokrym podłożu. „Precyzja w każdym kroku procesu wykonania przejść szczelnych przez fundamenty jest nie do przecenienia. Najmniejsze zaniedbanie może skutkować wieloletnimi problemami z wilgocią” – podkreśla ekspert budowlany, Jan Kowalski.

Jakie błędy najczęściej popełniamy przy montażu przepustów i jak ich unikać, żeby przejścia szczelne przez fundamenty służyły latami?

Wiesz, najczęstsze błędy podczas montażu przejść szczelnych przez fundamenty potrafią mieć naprawdę poważne skutki: nieszczelności, zawilgocenie fundamentów, a potem kosztowne naprawy. Dlatego tak ważne jest, żebyś był ich świadomy i konsekwentnie ich unikał – to podstawa trwałości Twojego budynku. Pamiętaj, że prawidłowe uszczelnienie przepustów fundamentowych wymaga staranności i przestrzegania pewnych zasad.

Po pierwsze, błąd numer jeden to niewłaściwe zabezpieczenie przepustów przed przemieszczaniem się podczas betonowania. Pod ciśnieniem świeżego betonu rury po prostu mogą się przesunąć, a wtedy powstaną puste przestrzenie i nieszczelności. Jak tego uniknąć? Solidnie zamocuj rury, używając stemplowania lub specjalnych podpór. Pomyśl też o tym, żeby zabetonować z wyprzedzeniem same rury osłonowe, zanim wylejesz całą płytę fundamentową.

Następny problem to nieodpowiednie uszczelnienie i zakończenie rur. Zdarza się, że brakuje szczelnego mankietu albo odpowiedniej pianki, a otwory są robione byle jak – na przykład, gdy instalatorzy pomp ciepła się spieszą. To niestety prowadzi do przecieków i wilgoci. Zawsze stosuj systemowe gumowe przejścia szczelne, wierć oddzielne otwory dla każdej instalacji i uszczelniaj je materiałami, które są odporne na wilgoć i chemikalia. Pamiętaj, że rury powinny wystawać przynajmniej 50 cm poza obrysem fundamentu, a najlepiej około 1 metra – tak będzie łatwiej je podłączyć.

Poważnym błędem jest też łączenie różnych instalacji w jednym przepuście. To ryzyko uszkodzeń, zanieczyszczeń, a nawet zagrożenie bezpieczeństwa, pomyśl tylko, co się stanie, gdy woda spotka się z elektryką! Żeby tego uniknąć, zawsze stosuj oddzielne przepusty dla każdej instalacji. Zalecane średnice to: 40–63 mm dla instalacji wodnej, do 160 mm dla kanalizacyjnej i 50 mm dla elektrycznej.

Pamiętaj też, że niewłaściwa głębokość lub średnica przepustów pod media to kolejny częsty błąd. Jeśli zignorujesz strefę przemarzania gruntu (w Polsce to 80–100 cm), Twoje instalacje mogą zamarznąć i popękać. Zła średnica z kolei może po prostu uszkodzić rury. Zawsze planuj głębokość zgodnie z lokalną strefą przemarzania i dopasuj średnicę do konkretnej instalacji. No i oczywiście, używaj tylko materiałów zgodnych z normą PN-EN 13598-1, takich jak beton i PVC.

I na koniec, choć to wcale nie najmniej ważne, błędem jest brak planowania i niezgodność z normami. To może oznaczać kolizje z innymi elementami nośnymi, zanieczyszczenie rur już podczas montażu i brak regularnych przeglądów. Dlatego zawsze projektuj przepusty na etapie projektu budynku, bezwzględnie przestrzegaj wszystkich norm budowlanych, czyść rury, zanim je zasypiesz, i pamiętaj o regularnej kontroli. Unikając tych błędów, minimalizujesz ryzyko kosztownych napraw, powstawania mostków termicznych i trwałego zawilgocenia fundamentów. Jeśli masz jakiekolwiek wątpliwości, zawsze skonsultuj się z profesjonalistami.

Dlaczego warto stosować te zalecenia, aby Twój budynek służył latami?

Poprawne wykonanie przejść szczelnych przez fundamenty to naprawdę mądra inwestycja w długowieczność i bezpieczeństwo Twojego domu. Często zapominamy o tym elemencie, ale jego rola dla stabilności i komfortu użytkowania jest ogromna. Kiedy konsekwentnie stosujesz sprawdzone rozwiązania, zyskujesz spokój na lata.

Pamiętaj, żeby planować i projektować wszystkie przepusty pod media już na bardzo wczesnym etapie. Dzięki temu unikniesz błędów w późniejszych fazach budowy i masz pewność, że przejścia szczelne przez fundamenty będą idealnie zintegrowane z całą konstrukcją od samego początku. Równie ważne jest wybranie odpowiedniego systemu uszczelniającego, który dopasujesz do konkretnych warunków gruntowych, typu instalacji i poziomu ochrony, jakiego oczekujesz.

Nie zapominaj też o precyzji wykonania i unikaniu typowych błędów, o których rozmawialiśmy. Każda nieszczelność w fundamencie to potencjalne źródło kłopotów – wilgoci, pleśni czy uszkodzeń instalacji. Inwestycja w jakość przepustów to bezpośrednia inwestycja w trwałość i bezpieczeństwo Twojego budynku, która ochroni Cię przed kosztownymi naprawami w przyszłości.

Jeśli masz jakiekolwiek wątpliwości albo pracujesz nad złożonym projektem, zawsze polecam skonsultować się z doświadczonym projektantem lub wykonawcą. Ich wiedza i doświadczenie z pewnością pomogą Ci wybrać najskuteczniejsze systemy uszczelniające i zadbają o poprawny montaż. Skontaktuj się z nami, a chętnie pomożemy Ci wybrać i zastosować najlepsze rozwiązania dla Twojego projektu.

Oto krótkie podsumowanie najważniejszych kwestii:
