W budownictwie precyzja to podstawa, choć często o tym zapominamy, myśląc, że „kilka milimetrów” to żadna różnica. Naprawdę, nawet drobne odchylenia od projektu mogą skończyć się poważnymi problemami – zagrożonym bezpieczeństwem, kiepską funkcjonalnością czy po prostu brzydkim wyglądem budynku. Dziś opowiem ci, czym są tolerancje wymiarowe w budownictwie, dlaczego krzywizny ścian są tak ważne i jakie normy je regulują w Polsce.
Omówię dopuszczalne odchyki dla różnych typów ścian, ich najczęśtsze przyczyny, a także poważne konsekwencje, gdy te normy zostaną przekroczone. Dowiedziesz się też, jak prawidłowo mierzyć tolerancje na placu budowy – w końcu chcesz budować solidnie i zgodnie z Prawem Budowlanym, prawda?
Czym są tolerancje wymiarowe ścian i dlaczego są tak ważne w budownictwie?
Tolerancje wymiarowe ścian to nic innego jak dopuszczalne odchylenia od idealnych wymiarów i geometrii, które znajdziesz w projekcie budynku. Można powiedzieć, że to taki margines błędu, na który możemy pozwolić sobie podczas budowy, żeby konstrukcja była trwała i bezpieczna.
To nie są przypadkowe wartości, ale efekty rygorystycznych analiz technicznych, które znajdziesz w polskich normach. Mam tu na myśli choćby PN-EN 1996-1-1 dla ścian murowanych czy PN-B-10110 dla powierzchni tynkowanych. Dzięki przestrzeganiu tych tolerancji budynek spełni wymogi bezpieczeństwa, będzie funkcjonalny i po prostu ładny. To także ochrona twojej inwestycji przed drogimi poprawkami i kłopotami prawnymi.
Dopuszczalne odchyki wymiarowe ścian w Polsce: Szczegółowe normy
W Polsce dopuszczalne odchyki wymiarowe ścian regulują głównie dwie ważne normy: PN-EN 1996-1-1:2008 (czyli Eurokod 6) dla ścian murowanych i PN-B-10110:2005 dla powierzchni tynkowanych. To one stanowią podstawę do oceny jakości budowy.
Musisz ich przestrzegać, by budynek był bezpieczny, trwały i ładny – no i żeby uniknąć problemów prawnych. Zaraz zobaczysz konkretne wartości dla różnych ścian i ich wykończeń.
Jakie są tolerancje wymiarowe dla ścian murowanych (PN-EN 1996-1-1:2008 – Eurokod 6)?
Tolerancje dla ścian murowanych określa przede wszystkim norma PN-EN 1996-1-1:2008 (Eurokod 6), a czasem uzupełnia ją PN-B-10110:2005. Dzięki tym maksymalnym odchyłkom ściany zachowają stabilność i bezpieczeństwo. Pokażę ci wartości, które jako wykonawca musisz spełnić.
Oto dopuszczalne odchyki od wymiarów projektowych dla ścian murowanych:
- Od pionu (pionowość): maksymalna odchyłka to 20 mm na każde 2 m wysokości ściany. Według PN-B-10110:2005 dopuszczalna jest odchyłka 3 mm na 1 m, ogółem nie więcej niż 6 mm w pomieszczeniach do 3,5 m wysokości, a 8 mm w pomieszczeniach wyższych.
- Od poziomu (poziomość): maksymalna odchyłka to 20 mm na każde 2 m długości ściany. Pamiętaj, żeby dbać o równe ułożenie warstw muru, bo inaczej później pojawą się problemy.
- Równoległość przyleżających ścian: maksymalne odchylenie to 10 mm na każde 2 m długości. Zachowanie tej tolerancji jest bardzo ważne, jeśli chcesz bezproblemowo zamontować stałe elementy wyposażenia wnętrz.
- Prostoliniowość: maksymalna odchyłka to 20 mm na każde 2 m boku ściany. To szczególnie istotne dla wyglądu i funkcjonalności długich, niepodzielonych ścian.
- Grubość ścian: Eurokod 6 nie podaje ścisłych wartości dla grubości, ale zazwyczaj ściany nośne mają 18–25 cm, a działowe 8–18 cm. Ogólne odchyki od wymiarów projektowych dla całej ściany nie powinny przekraczać 20 mm.
„Prawidłowe wykonanie murów, zgodne z normami takimi jak Eurokod 6, to fundament bezpieczeństwa budynku. Każde przekroczenie tolerancji, nawet pozornie niewielkie, może w dłuższej perspektywie skutkować osłabieniem konstrukcji” – podkreśla dr inż. Marek Kowalski, ekspert ds. budownictwa.
Jakie tolerancje wymiarowe obowiązują dla powierzchni tynkowanych (PN-B-10110:2005)?
Dla powierzchni tynkowanych, zarówno tynków gipsowych, jak i cementowo-wapiennych, mamy bardziej rygorystyczne tolerancje wymiarowe, zawarte w normie PN-B-10110:2005. Mówią one o gotowych wykończeniach ścian i sufítów, a przecież to wpływa na estetykę i łatwość montażu innych elementów.
Oto najważniejsze dopuszczalne odchyłki dla powierzchni tynkowanych:
- Od pionu (pionowość): maksymalna odchyłka to 3 mm na 1 m długości. Ogółem, w pomieszczeniach do 3,5 m wysokości, dopuszczalna jest maksymalna odchyłka 6 mm, natomiast w pomieszczeniach wyższych niż 3,5 m – 8 mm.
- Od poziomu (poziomość): maksymalna odchyłka to 4 mm na 1 m długości. W odniesieniu do całej powierzchni ograniczonej przegrodami pionowymi, odchyłka nie może przekroczyć 8 mm.
- Od płaszczyzny (płaskość): dopuszczalna odchyłka wynośi od 2 do 5 mm na 1–2 m długości, zależnie od metody pomiaru i rodzaju tynku. To niezwykle ważne dla gładkiego wykończenia i łatwości układania płytek czy tapet.
- Kąty proste: maksymalna odchyłka od kąta prostego to 4 mm na długości ramienia 1 m. Pamiętaj, że wpływa to na poprawne osadzenie futryn drzwiowych i okiennych, a także na estetykę narożników.
- Grubość tynku: minimalna grubość tynku to 2 mm. Na sufítach maksymalna grubość nie powinna przekraczać 15 mm, natomiast na ścianach zazwyczaj stosuje się 10–20 mm (norma nie precyzuje ścisłej maksymalnej grubości dla ścian). Przy przewodach elektrycznych tynk musi wystawać co najmniej 5 mm ponad średnicę przewodu. Dla tynków cementowo-wapiennych dopuszczalne są grubsze warstwy, nawet do 60 mm.
Co z tolerancjami wymiarowymi dla ścian żelbetowych w budownictwie?
Choć normy PN-EN 1996-1-1 i PN-B-10110 skupiają się na ścianach murowanych i tynkowanych, to ściany żelbetowe mają swoje, specyficzne tolerancje wymiarowe. Te normy nie zawierają jednak szczegółowych wytycznych dla konstrukcji żelbetowych.
Jeśli chcesz uzyskać precyzyjne informacje, musisz spradzić inne dokumenty, takie jak PN-B-06200 albo aktualne Warunki Techniczne Wykonania i Odbioru Robót Budowlanych. Z inżynierskiego doświadczenia wiemy, że typowe odchyłki od pionu dla ścian żelbetowych to około ±10 mm na każdą kondygnację. Ale zawsze, powtarzam, zawsze trzeba to oficjalnie spradzić w obowiązujących przepisach.
Żeby łatwiej ci było to zapamiętać, przygotowałem krótkie podsumowanie najważniejszych tolerancji wymiarowych:
| Rodzaj odchyłki | Ściany murowane (PN-EN 1996-1-1) | Powierzchnie tynkowane (PN-B-10110) |
|---|---|---|
| Od pionu (pionowość) | 20 mm na 2 m wys.; 3 mm na 1 m, maks. 6/8 mm | 3 mm na 1 m dł.; maks. 6/8 mm |
| Od poziomu (poziomość) | 20 mm na 2 m dł. | 4 mm na 1 m dł.; maks. 8 mm na całej pow. |
| Prostoliniowość / płaskość | 20 mm na 2 m boku (prostoliniowość) | 2–5 mm na 1–2 m dł. (płaskość) |
| Kąty proste | (nie precyzuje) | 4 mm na 1 m ramienia |
| Równoległość ścian | 10 mm na 2 m dł. | (nie precyzuje) |
| Grubość | maks. 20 mm ogólnie | min. 2 mm, sufíty maks. 15 mm, ściany 10–20 mm (cement-wapno do 60 mm) |
Dlaczego ściany „uciekają”? Najczęśtsze przyczyny powstawania odchyłek w budownictwie
Ściany „uciekają”, czyli przekraczają dopuszczalne tolerancje wymiarowe w budownictwie, z wielu powodów. Te przyczyny możemy podzielić na błędy produkcyjne, wykonawcze, projektowe i te związane ze środowiskiem. Musisz zrozumieć te czynniki, żeby uniknąć drogich problemów.
Najczęściej za powstawanie odchyłek odpowiadają niedociągnięcia na różnych etapach budowy. Takie błędy mogą prowadzić do poważnych konsekwencji, wpływając i na stabilność, i na estetykę całej konstrukcji.
Czy błędy produkcyjne i prefabrykacja wpływają na tolerancje wymiarowe ścian?
Tak, błędy produkcyjne, zwłaszcza te dotyczące prefabrykatów betonowych, bardzo wpływają na tolerancje wymiarowe ścian. Kłopoty mogą zacząć się już przy produkcji elementów.
Wyobraź sobie, że drgania świeżego betonu podczas transportu albo wibracje w formach potrafią odkształcić średnicę elementów nawet o kilkanaście milimetrów! Napięcia skurczowe betonu wpływają też na kształt zamków, co później utrudnia precyzyjny montaż. Jeśli źle zaprojektujemy uszczelnienia i oparcia prefabrykatów – na przykład oprzemy je tylko na 35% powierzchni – to pod wpływem obciążeń i wilgoci wymiary będą zmieniać się w sposób niekontrolowany.
Jak błędy wykonawcze i montażowe wpływają na tolerancje wymiarowe ścian?
Błędy wykonawcze i montażowe na placu budowy często są głównym winowajcą przekraczania tolerancji wymiarowych ścian. To proste – ktoś coś zaniedbał.
Na przykład niezachowanie dopuszczalnych odchyłek przy montażu konstrukcji, takich jak aluminiowe ściany osłonowe, to bardzo częsty problem. Niewłaściwe podparcie oszkleń, brak ciągłości uszczelnień czy zła organizacja pracy też przyczyniają się do powstawania nieprawidłowości. Wpływają na to też niedopasowane gabaryty elementów, źle przygotowane podłoże, czy użycie nieodpowiednich materiałów lub narzędzi – wszystko to negatywnie odbija się na precyzji budowy.
Czy błędy projektowe i czynniki środowiskowe wpływają na tolerancje wymiarowe ścian?
Tak, błędy projektowe i czynniki środowiskowe również mogą prowadzić do powstawania odchyłek wymiarowych ścian. Często te problemy ujawniają się dopiero po jakimś czasie użytkowania budynku.
Pomyśl o zbyt małej sztywności profili – to błąd projektowy, który spowożuje deformacje pod obciążeniem. Niedostateczna izolacyjność konstrukcji też potrafi przyczynić się do jej odkształceń termicznych. Ugięcia stropów pod wpływem ciężaru własnego lub obciążeń użytkowych mogą przenosić się na ściany, co prowadzi do ich wypaczeń. Ponadto, nierówności tynkarskie, które przekraczają normy, na przykład te z PN-B-10110, mogą być efektem nie tylko złego wykonawstwa, ale także niewłaściwych założeń projektowych lub nieprzewidzianych reakcji materiałów na to, co dzieje się na zewnątrz.
Konsekwencje przekroczenia tolerancji wymiarowych: Co grozi za krzywe ściany?
Krzywe ściany i przekroczenie tolerancji wymiarowych to nie tylko kwestia estetyki, ale i poważnych konsekwencji. Problemy dotyczą bezpieczeństwa konstrukcji, funkcjonalności budynku, a także kłopotów prawnych i finansowych.
Niezachowanie norm może prowadzić do drogich poprawek, spadku wartości nieruchomości, a nawet zagrożenia dla zdrowia i życia użytkowników. Właśnie dlatego musisz rozumieć skalę tych konsekwencji, bez względu na to, jaką rolę pełnisz w procesie budowlanym.
Jakie jest zagrożenie stabilnością i bezpieczeństwem konstrukcji, gdy tolerancje wymiarowe są przekroczone?
Przekroczenie tolerancji wymiarowych poważnie zagraża stabilności i bezpieczeństwu konstrukcji budynku. Nawet drobne odchyłki mogą mieć długotrwałe konsekwencje.
Nadmierne odchyłki od pionu czy poziomu wprost osłabiają nośność muru. Nierównomierny rozkład obciążeń w konstrukcji może prowadzić do lokalnych przeciążeń i pęknięć. „Artykuł 5, ustęp 1 Prawa Budowlanego jasno wskazuje, że obiekt budowlany musi być zaprojektowany i wykonany w sposób zapewniający spełnienie podstawowych wymagań, w tym bezpieczeństwa konstrukcji” – przypomina mecenas Anna Zalewska, speċjalistka od prawa budowlanego. Niezgodność z tymi przepisami to nie tylko ryzyko katastrofy budowlanej, ale także odpowiedzialność karna – dla ciebie jako wykonawcy czy inwestora.
Jakie są problemy estetyczne i funkcjonalne wynikające z przekroczenia tolerancji wymiarowych?
Przekroczenie tolerancji wymiarowych prowadzi do licznych problemów estetycznych i funkcjonalnych, które mocno obniżają komfort użytkowania i wartość nieruchomości. Krzywe ściany od razu rzucają się w oczy.
Wady wizualne – jak nierówne powierzchnie, widoczne wybrzuśzenia czy wklęsłnięcia – są po prostu nie do zaakceptowania i psują całą estetykę wnętrz. Tynki gipsowe czy inne wykończenia często nie zakryją wszystkich niedoskonałości, a ich pogrubianie tylko zwiększa koszty. Pomyśl o problemach montażowych: okna, drzwi, meble na wymiar, czy płytki po prostu nie pasują do krzywych ścian! To oznacza dodatkowe koszty i opóźnienia w wykończeniu. Nawet drobne odchyłki od kąta prostego mogą sprawić, że prawidłowe ułożenie płytek ceramicznych stanie się niemożliwe.
Jakie są konsekwencje prawne i finansowe za przekroczenie tolerancji wymiarowych ścian?
Przekroczenie tolerancji wymiarowych ścian wiąże się z poważnymi konsekwencjami prawnymi i finansowymi dla inwestora i wykonawcy. Niezgodność z przepisami budowlanymi jest surowo karana.
Jedna z najpoważniejszych konsekwencji prawnych? Brak pozwolenia na użytkowanie obiektu, co uniemożliwi ci legalne zamieszkanie czy korzystanie z budynku. Kary prawne, nakazy rozbiórki albo konieczność kosztownej przebudowy to realne zagrożenie. Do tego dochoądą problemy ewidencyjne, na przykład błędna rejestracja budynku w EGIB (Ewidencja Gruntów i Budynków) przez przekroczenie granic działki. To zablokuje wszelkie transakcje nieruchomościowe i utrudni ci uzyskać kredytów bankowych. Wszystko to obniża wartość nieruchomości i znacznie zwiększa koszty, bo trzeba będzie zapłacić za prace naprawcze, ekspertyzy czy postępowania sądowe.
Jak kontrolować i mierzyć tolerancje na placu budowy?
Kontrola i pomiar tolerancji wymiarowych na placu budowy to podstawa, jeśli chcesz zapewnić jakość i zgodność z normami. Do pomiarów używamy specjalistycznych narzędzi i postępujemy według ustalonych procedur.
Regularne spradzanie wymiarów i geometrii ścian pozwala szybko wykryć ewentualne odchyłki i skorygować je, zanim zamienią się w poważny problem. Zaraz poznasz najważniejsze narzędzia i etapy kontroli.
Jakie są ważne narzędzia pomiarowe do kontroli tolerancji wymiarowych w budownictwie?
Do kontroli tolerancji wymiarowych w budownictwie stosujemy kilka ważnych narzędzi pomiarowych, które pozwalają precyzyjnie określić odchyłki. Odpowiedni sprzęt to podstawa, jeśli chcesz rzetelnie ocenić jakość wykonania.
Oto niezbędne narzędzia:

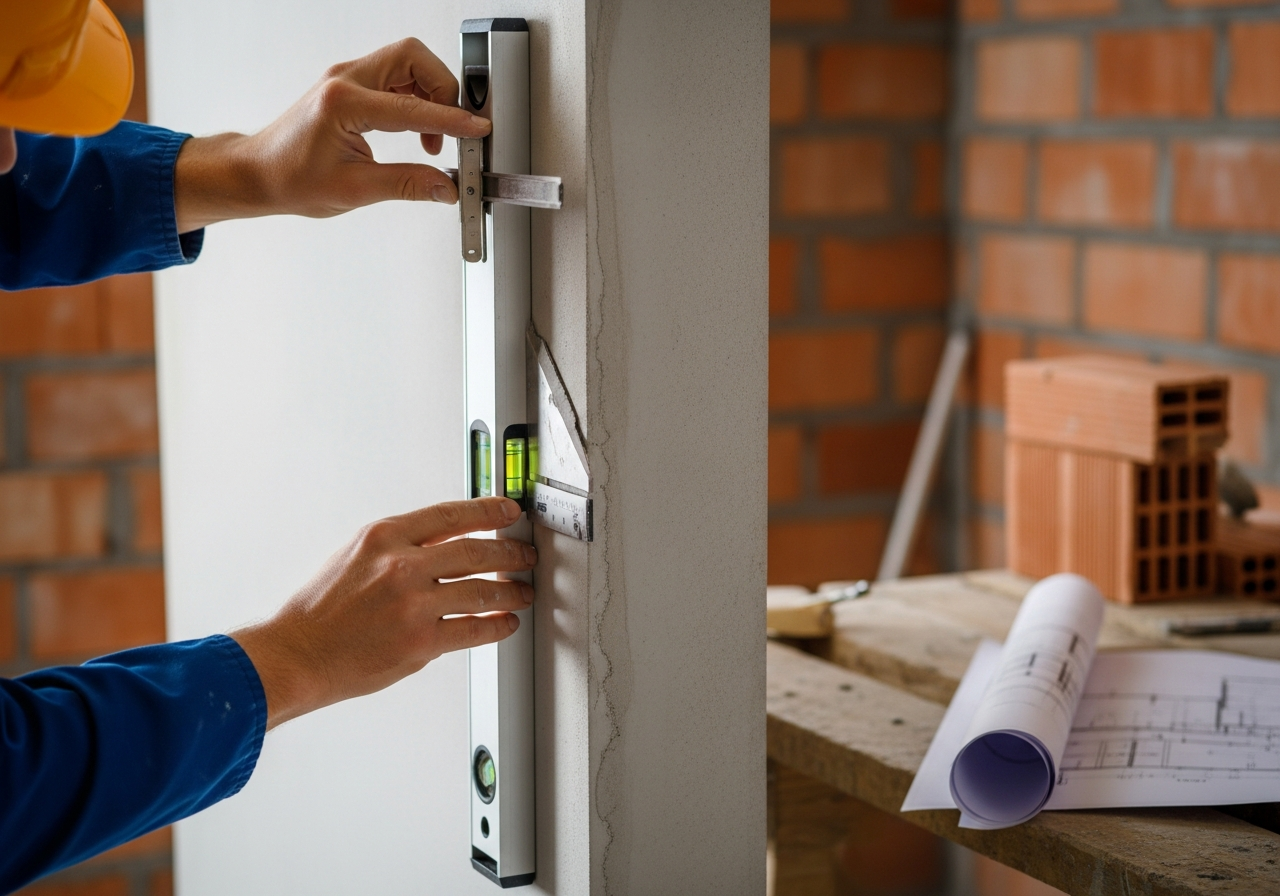

- Poziomica (łata aluminiowa 1–2 m): służy do spradzania pionu, poziomu, płaszczyzny oraz prostoliniowości ścian. To podstawowe narzędzie każdego budowlańca.
- Szczelinomierz klinowy: używamy go do precyzyjnego mierzenia drobnych szczelin i odchyłek od płaszczyzny, często w połączeniu z łatą aluminiową. Pozwala dokładnie określić nawet niewielkie nierówności.
- Kątownik (0,5–1 m): niezbędny do spradzania kątów prostych ścian oraz ich równoległości. Kąty proste są bardzo ważne dla prawidłowego montażu futryn i mebli.
- Taśma stalowa: służy do pomiarów podstawowych wymiarów, takich jak długość, szerokość i grubość ścian. Używamy jej z dokładnością do 1 mm, aby uzyskać precyzyjne dane.
Jakie są procedury pomiarowe i etapy kontroli tolerancji wymiarowych ścian?
Procedury pomiarowe i etapy kontroli tolerancji wymiarowych ścian są ściśle określone i trzeba ich przestrzegać na każdym etapie budowy. Systematyczne pomiary to podstawa, żeby wcześnie wykryć niezgodności.
Oto najważniejsze kroki:
- Pomiary od pionu i poziomu: wykonuje się je łatą o długości 2 m. Dopuszczalna odchyłka wynośi maksymalnie 20 mm na 2 m wysokości lub długości ściany.
- Pomiary od płaszczyzny i prostoliniowości: kontroluje się je łatą o długości 2 m, z dokładnością do 1 mm. Dla tynków maksymalna odchyłka to 5 mm na 2 m.
- Pomiary kątów prostych i równoległości: sprawdza się je kątownikiem o ramionach 0,5–1 m. Dopuszczalna odchyłka dla kątów prostych to 4 mm na 1 m ramienia, a dla równoległości ścian – 10 mm na 2 m długości.
- Sprawdzenia wizualne: przeprowadza się je z odległości 2 m w świetle rozproszonym, oceniając ogólną jednolitość powierzchni i brak widocznych pęknięć.
- Etapy kontroli: proces obejmuje samokontrolę wykonawcy, niezależny nadzór inwestorski oraz finalny odbiór robót. Pomiary powtarza się na etapach murowania, tynkowania i montażu elementów.
Dlaczego tolerancje wymiarowe w budownictwie są tak ważne dla inwestora?
Tolerancje wymiarowe w budownictwie to nie tylko suchy detal techniczny, ale fundament, który wpływa na bezpieczeństwo, trwałość i ostateczną wartość każdej budowlanej inwestycji. Ignorowanie tych norm prowadzi do poważnych kłopotów.
Odchylki wymiarowe ścian – nawet te, które wydają się niewielkie – mogą zagrożyć stabilności konstrukcji, stworzyć problemy estetyczne i funkcjonalne, a do tego narazić cię na drogie konsekwencje prawne i finansowe. „Każdy inwestor powinien rozumieć, że precyzja na budowie przekłada się bezpośrednio na jakość jego majątku. Oszczędności na kontroli wymiarów często kończą się wielokrotnie wyższymi kosztami napraw” – radzi architekt Jan Nowak, właściciel biura projektowego. Dlatego zgodność z polskimi normami, takimi jak PN-EN 1996-1-1 i PN-B-10110, oraz z Prawem Budowlanym, jest po prostu niezbędna, jeśli chcesz bezproblemowo użytkować budynek i zachować wysoką wartość nieruchomości. Zainwestuj w precyzje, a będziesz cieszyć się bezpiecznym i trwałym budynkiem! Zadbaj o jakość od fundamentów – poznaj normy i uniknij kosztownych błędów!
