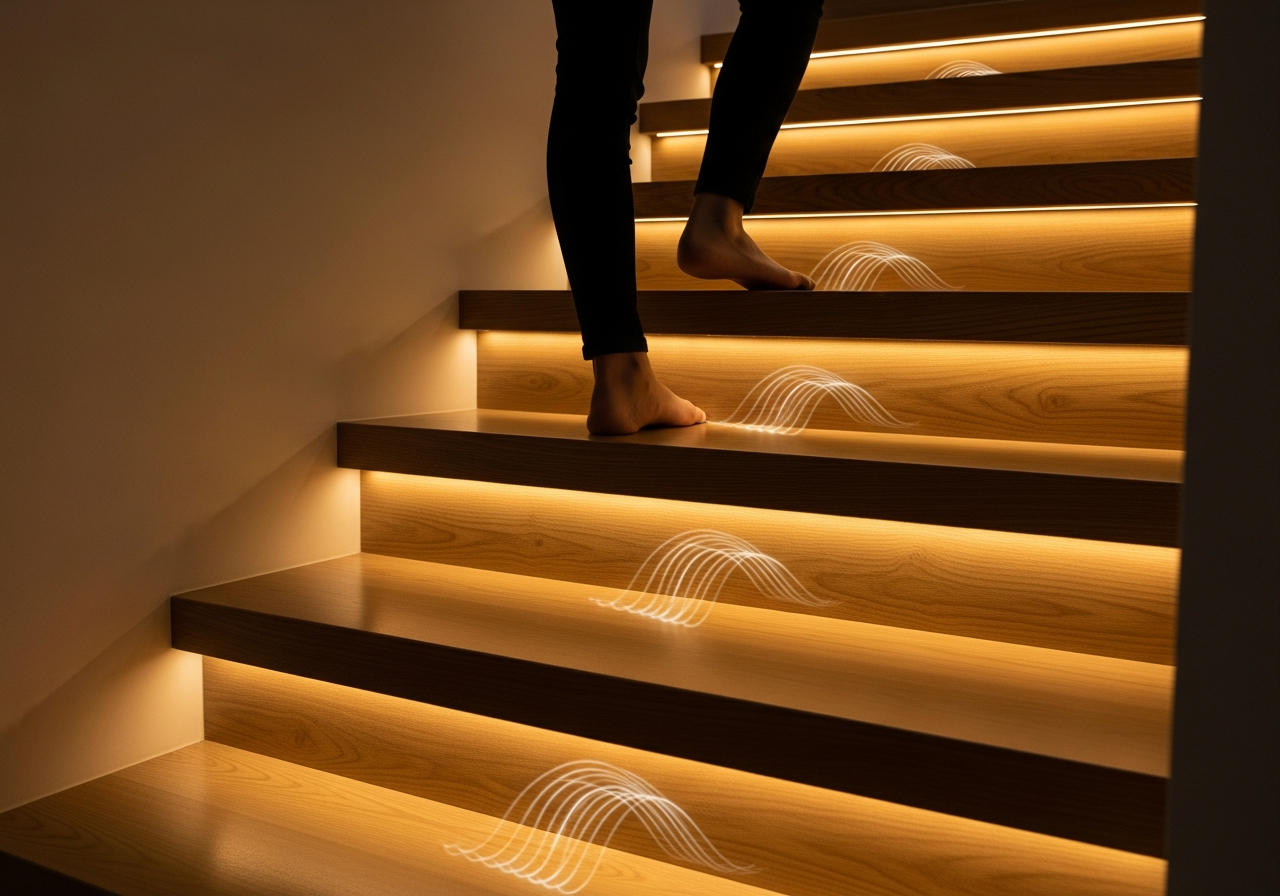

Masz dość szukania włącznika światła po ciemku na schodach? Nowoczesne oświetlenie z czujnikiem ruchu to rozwiązanie, które raz na zawsze załatwi ten problem. To nie jest tylko bajer – to realne bezpieczeństwo dla Ciebie i Twojej rodziny, wygoda na co dzień i mniejsze rachunki za prąd. Światło zapala się samo, gdy go potrzebujesz, więc nie ma mowy o potknięciu, a energia nie marnuje się bez potrzeby. Montaż takiego systemu z taśmami LED i czujnikami ruchu na pierwszy rzut oka może wydawać się skomplikowany, ale spokojnie. Z tym poradnikiem poprowadzę Cię za rękę przez cały proces. Pokażę Ci, co kupić, jak to wszystko połączyć i na co uważać, żeby było bezpiecznie.
Jakie elementy muszę przygotować?
Zanim zaczniesz montaż, upewnij się, że masz wszystkie potrzebne części. Każdy element ma tu swoją rolę, a dobrze dobrane komponenty to gwarancja, że wszystko będzie działać jak w zegarku. Oto Twoja lista zakupów.
Taśmy lub oprawy LED
To one będą dawać światło. Najczęściej spotkasz taśmy i oprawy na napięcie 12 V lub 24 V. Jeśli masz sporo schodów, celuj w wersję 24 V. Dzięki temu unikniesz problemu spadku napięcia, czyli sytuacji, w której ostatnia dioda na górze świeci słabiej niż ta na dole. Aby wszystko wyglądało estetycznie i służyło latami, zamontuj taśmy w specjalnych aluminiowych profilach. Nie tylko je ukryją, ale też odprowadzą ciepło, co wydłuży życie diod.
Czujniki ruchu (PIR lub laserowe)
To mózg całej operacji – decyduje, kiedy zapalić światło. Do domu w zupełności wystarczy Ci czujnik PIR, który reaguje na ciepło poruszającego się człowieka. Potrzebujesz dwóch takich czujników: jednego na dole schodów i drugiego na górze.
Zasilacz do LED
To serce całego układu. Zmienia napięcie z gniazdka (230 V) na bezpieczne dla diod 12 V lub 24 V. Kupując zasilacz, kieruj się prostą zasadą: jego moc musi być o co najmniej 20% większa niż łączna moc wszystkich taśm lub opraw, które podłączysz. Taki zapas mocy da Ci pewność, że system będzie działał stabilnie i bez ryzyka przegrzania.
Sterownik schodowy (opcja dla fanów efektu „fali świetlnej”)
Jeśli marzy Ci się, żeby światła zapalały się jedno po drugim, w kierunku, w którym idziesz, potrzebujesz dodatkowego gadżetu – sterownika schodowego. To on zarządza całą sekwencją, tworząc widowiskowy efekt kaskady, zwany też „falą świetlną”. Nie jest to element obowiązkowy, ale robi ogromne wrażenie.
Gdzie najlepiej zamontować czujniki ruchu?
Aby system działał bez zarzutu, czujniki muszą znaleźć się w dwóch strategicznych miejscach: na samym dole i na samej górze schodów. Dzięki temu światło zapali się od razu, niezależnie od tego, czy wchodzisz, czy schodzisz. Dobre umiejscowienie to klucz do uniknięcia sytuacji, w której światło włącza się bez powodu albo nie reaguje, kiedy powinno.
Podczas montażu zwróć uwagę na kilka szczegółów, które zapewnią idealne działanie:
- Lokalizacja: zawsze montuj dwa czujniki – po jednym na każdym końcu schodów. Umieść je na bocznej ścianie tak, aby ich „pole widzenia” łapało pierwszy i ostatni stopień.
- Wysokość: idealna wysokość to około 1–1,5 metra nad podłogą. Zbyt nisko lub zbyt wysoko zamontowany czujnik może mieć ograniczony zasięg.
- Czego unikać: nigdy nie montuj czujników naprzeciwko kaloryferów ani w miejscach, gdzie pada na nie bezpośrednie słońce. Nagłe zmiany temperatury mogą oszukać czujnik i niepotrzebnie włączać światło.
Jak to wszystko połączyć? dwa schematy do wyboru
Sposób podłączenia zależy od tego, czy stawiasz na prostotę, czy chcesz uzyskać efekt fali świetlnej. Niezależnie od wyboru, musisz wiedzieć, który przewód jest do czego i pamiętać o bezpieczeństwie. Poniżej znajdziesz dwa sprawdzone warianty.
Wariant 1: podstawowy schemat bez sterownika
W tym układzie wszystkie światła zapalają się i gasną jednocześnie. Kluczem jest tu równoległe połączenie obu czujników ruchu, co oznacza, że sygnał z któregokolwiek z nich uruchomi całe oświetlenie. Zobacz, jak to zrobić:
- Doprowadź zasilanie 230 V do obu czujników. Przewód fazowy (L, najczęściej brązowy) podłącz do zacisku L, a neutralny (N, niebieski) do zacisku N w każdym czujniku.
- Złącz ze sobą przewody wyjściowe (OUT) z obu czujników i podłącz je do wejścia fazowego (L) w zasilaczu LED.
- Przewód neutralny (N) z zasilacza podłącz bezpośrednio do przewodu neutralnego w instalacji.
- Na koniec podłącz wszystkie oprawy lub taśmy LED do wyjścia niskonapięciowego (12 V/24 V) zasilacza, pamiętając o właściwej polaryzacji (+ do +, – do -).
Wariant 2: schemat ze sterownikiem kaskadowym
Jeśli wybrałeś opcję z efektem fali świetlnej, schemat będzie trochę bardziej rozbudowany, ale efekt końcowy jest tego wart. Tutaj czujniki nie sterują bezpośrednio zasilaczem, a wysyłają sygnał do sterownika – to on jest dyrygentem całej orkiestry. A oto instrukcja:
- Podłącz zasilanie 230 V do zasilacza LED.
- Wyjście niskonapięciowe (12 V/24 V) z zasilacza podłącz do wejścia zasilania w sterowniku schodowym.
- Podłącz oba czujniki ruchu do dedykowanych wejść w sterowniku (oznaczonych zwykle jako P1 i P2 lub S1 i S2).
- Każdą oprawę LED (lub odcinek taśmy na jednym stopniu) podłącz do osobnego wyjścia w sterowniku (np. L1, L2, L3 itd.). To właśnie pozwoli uzyskać płynny efekt fali.
| Cecha | Wariant podstawowy | Wariant z kaskadą („fala świetlna”) |
|---|---|---|
| Efekt wizualny | Wszystkie światła zapalają się naraz. | Światła zapalają się kolejno, podążając za Tobą. |
| Komponenty | Zasilacz, 2 czujniki, taśmy/oprawy LED. | Zasilacz, 2 czujniki, sterownik kaskadowy, taśmy/oprawy LED. |
| Poziom trudności | Prostszy, idealny na początek. | Nieco bardziej złożony, wymaga podłączenia do sterownika. |
| Koszt | Niższy. | Wyższy ze względu na dodatkowy sterownik. |
Szeregowo czy równolegle? Jedyna słuszna odpowiedź
Zapamiętaj jedną zasadę: oświetlenie schodowe LED zawsze łączymy równolegle. To jedyny sposób, który gwarantuje, że każda oprawa dostanie takie samo napięcie i będzie świecić z jednakową mocą. Podłączenie szeregowe to w tym przypadku techniczny błąd, który zepsuje cały efekt.
Dlaczego połączenie równoległe jest najlepsze?
W połączeniu równoległym każda oprawa jest podłączona osobnym przewodem bezpośrednio do zasilacza. Co Ci to daje? Po pierwsze, awaria jednej diody nie wyłączy pozostałych. Po drugie, i co ważniejsze, eliminuje problem spadku napięcia. Światło na ostatnim stopniu będzie tak samo jasne jak na pierwszym. Masz pewność, że instalacja będzie niezawodna, wydajna i estetyczna przez długie lata.
Jakie jest ryzyko połączenia szeregowego?
Gdybyś połączył oprawy szeregowo (jedna za drugą, jak lampki na choince), każda kolejna świeciłaby coraz słabiej. Dzieje się tak, ponieważ napięcie dzieli się między nimi. W efekcie ostatnia oprawa mogłaby się ledwo tlić lub w ogóle nie zaświecić. Co gorsza, jeśli przepali się jedna dioda, zgaśnie cały sznur.
Jak dobrać moc zasilacza i sterownika?
Dobór mocy zasilacza i sterownika jest prostszy, niż myślisz, ale nie można tego zignorować – od tego zależy stabilność i bezpieczeństwo systemu. Zawsze dodawaj zapas mocy.
Jak obliczyć moc zasilacza?
Wzór jest banalnie prosty. Zsumuj moc wszystkich odcinków taśmy LED, a do wyniku dodaj 20% zapasu. Na przykład: masz 15 stopni, a na każdym z nich odcinek taśmy o mocy 5 W. Całkowity pobór mocy to 15 x 5 W = 75 W. Teraz dodaj 20% zapasu: 75 W * 0,2 = 15 W. Suma to 75 W + 15 W = 90 W. W takiej sytuacji kup zasilacz o mocy 100 W lub więcej.
Jak wybrać odpowiedni sterownik schodowy?
Wybierając sterownik do efektu kaskady, spójrz na trzy parametry. Muszą pasować do Twojej instalacji, aby wszystko działało płynnie.
- Liczba kanałów: sterownik musi mieć przynajmniej tyle kanałów, ile masz stopni. Masz 16 schodów? Potrzebujesz sterownika z minimum 16 kanałami.
- Napięcie pracy: upewnij się, że napięcie sterownika (np. 12 V lub 24 V) zgadza się z napięciem Twoich taśm LED i zasilacza.
- Maksymalne obciążenie na kanał: sprawdź w specyfikacji, jaką mocą można obciążyć jeden kanał (w amperach [A] lub watach [W]). Upewnij się, że moc oprawy na jednym stopniu nie jest większa.
Bezpieczeństwo przede wszystkim! o czym musisz pamiętać?
Podczas montażu oświetlenia schodowego nic nie jest ważniejsze niż bezpieczeństwo. Pamiętaj, że nawet jeśli większość pracy wykonujesz na niskim napięciu, to zasilacz podłączasz do sieci 230 V. Wszelkie błędy mogą grozić porażeniem prądem lub pożarem. Dlatego prace przy napięciu 230 V zawsze zlecaj elektrykowi z uprawnieniami SEP.
Zanim zaczniesz, przeczytaj poniższe zasady. To absolutna podstawa, której nie można pominąć.
- Wyłącz zasilanie: zanim dotkniesz jakiegokolwiek kabla, wyłącz odpowiedni bezpiecznik w skrzynce. Upewnij się dwa razy, że w obwodzie nie ma napięcia.
- Używaj odpowiednich złączek: do łączenia przewodów używaj profesjonalnych złączek, na przykład typu WAGO. Dają pewne i trwałe połączenie.
- Sprawdź napięcie: zanim podłączysz oprawy LED, weź multimetr i sprawdź, czy na wyjściu zasilacza jest prawidłowe napięcie (12 V lub 24 V).
- Izoluj połączenia: wszystkie połączenia, szczególnie po stronie niskonapięciowej, zabezpiecz koszulkami termokurczliwymi, aby uniknąć zwarć.
Samodzielny montaż oświetlenia schodowego z czujnikiem ruchu daje mnóstwo satysfakcji i realnie poprawia wygląd oraz funkcjonalność domu. Pamiętaj, że kluczem do sukcesu jest dobre planowanie, wybór właściwych części i bezwzględne przestrzeganie zasad bezpieczeństwa. Jeśli masz pytania lub szukasz sprawdzonych komponentów, sprawdź naszą ofertę zasilaczy, sterowników i taśm LED albo po prostu skontaktuj się z naszymi doradcami. Chętnie pomożemy!
